一、泵的吸入和排擠管路的設置裝備擺設,應合適以下請求:

2 、吸入和排擠管路的直徑,不應小于泵的入口和出口直徑;

3、 吸入管路宜短,并宜削減彎頭;

4 、當接納變徑管時,變徑管的長度不應小于管徑差的 5 倍~7倍;

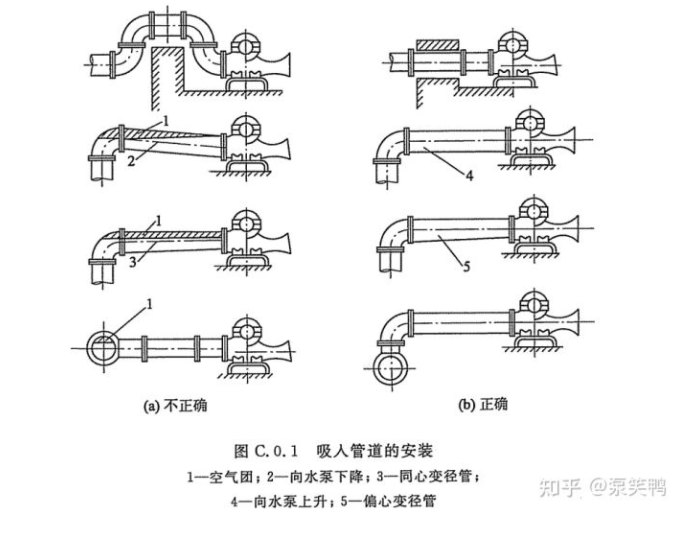

5 、泵的吸入管道的裝配,應合適圖 C.0.1所示,不得有氛圍團存在。當泵的裝配地位高于吸入液面時,吸入管路的任何局部均不應高于泵的入口;程度吸入管道應向泵的吸入口標的目的傾斜,斜度不應小于 5‰。

7、閥門應按工程設想圖請求設置；

8、 兩臺及以上的泵并聯時,每臺泵的出口均應裝設止回閥。

二、離心泵的管路設置裝備擺設應合適本標準第一條的請求

1、吸入管路應合適以下請求：

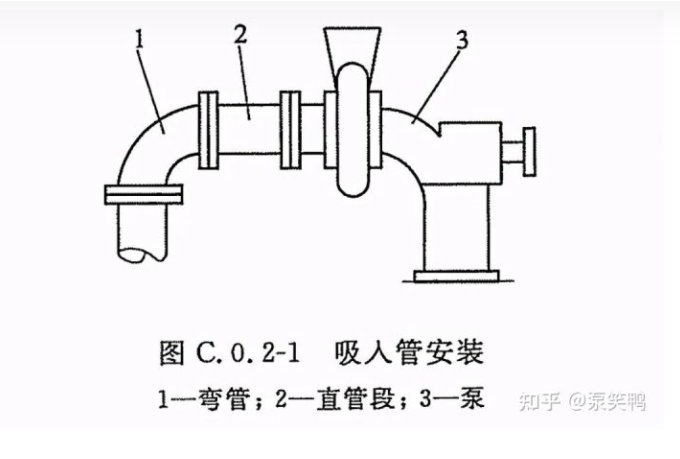

1)泵入口前的直管段長度不應小于入口直徑的 3 倍(圖C.0.2-1);

2)當泵的裝配地位高于吸人液面、泵的入口直徑小于350mm時,應設置底閥;入口直徑大于或即是 350mm時,應設置真空引水裝配;

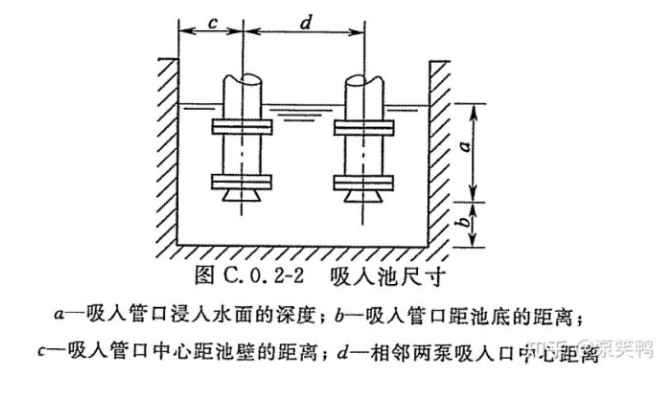

3)吸入管口浸入水面下的深度不應小于入口直徑的 1. 5 倍~2 倍,且不應小于 500mm;吸人管口距池底的間隔,不應小于入口直徑的 1 倍~1.5 倍,且不應小于 500mm;吸入管口中間距池壁的間隔,不應小于生齒直徑的 1.25 倍~1.5 倍;相鄰兩泵吸入口中間間隔,不應小于入口直徑的2.5 倍~3 倍(圖 C.0.2-2);

4)當吸入管路裝配濾網時,濾網的總過流面面積,不應小于吸入管口面積的 2 倍~3 倍；

5)可在吸水池入口或吸入管四周加設攔污網或攔污柵；

6）泥漿泵、灰渣泵和砂泵應在倒灌環境下運轉。倒灌高度宜為 2m～3m,且吸人管宜傾斜 30°。

2、 泵的排擠管道，應合適以下請求；

1）應裝設閘閥，閘閥內徑不應小于管子內徑；漩渦泵上應裝設寧靜閥；

2）當揚程大于20m時，應裝設止回閥。

3 雜質泵的進、出口管路,均不應急劇轉彎。

三、軸流泵和混流泵的管路設置裝備擺設,除應合適本標準第一條的劃定外,尚應合適以下請求:

1 、水泵入口中間距池壁的間隔應為吸人喇叭管直徑的 0.1倍~1.25 倍;吸入管距池底的間隔,應為吸入喇叭管直徑的 0.7倍~0.8倍；相鄰兩泵的吸入口中間之間的間隔，不應小于吸入喇叭管直徑的 2 倍~2.5 倍;

2 、排擠管路應裝設止回閥或打門；泵排擠口至止回閥之間應裝分散管；分散管的長度不應小于巨細管徑的5~7倍；

3 、渦殼泵混流泵的配管應合適本標準第二條的劃定。

四、來去泵的管路設置裝備擺設除應合適本標準的第一條的劃定外，尚應合適以下請求：

1 、排擠管路應裝設寧靜閥；

2 、泵入口處宜設設置吸入氛圍室;泵的出口處可按照須要設置排擠氛圍室。

五、計量泵的管路設置裝備擺設除應合適本標準第一條的劃定外，尚應合適以下請求：

1、 泵宜在倒灌的環境下任務；

2、 排擠管路不宜接納 T形配管;當須要接納T形配管時,應在管的最高點處裝設真空粉碎閥。

六、 螺桿泵的管路設置裝備擺設除應合適本標準第 一條的劃定

1 、每臺泵的止回閥旁宜裝設回流閥;

2 、吸入管口應裝設過濾器,濾網的規格可接納 40 目～80目。濾網總過流面面積不得小于入口面積的 20 倍。

七 、水環式真空泵的管路,其調理閥應設置在接近泵生齒的吸人管路上;當接納水環緊縮機時,其調理閥應設在分手器的排擠管路上。
